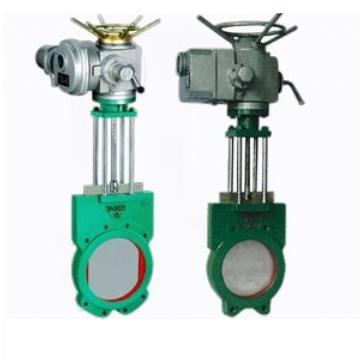

Z973X/F電動漿液閥

http://www.ckqimxa.cn
【Z973X/F電動漿液閥】在生產與應用過程中不斷消化與吸收國內外類似產品結構及制造工藝的先進特點，不斷提高產品的科技含量，從一些技術細節著手，完善了閥門的綜合性能，【Z973X/F電動漿液閥】技術基礎上對閥體結構、密封形式、驅動裝置及電氣控制方面作了進一步更新。產品結構簡單、體積小、重量輕、流阻小、介質不易在閥體內沉淀，以及安裝方便等諸多優點，同時具備手動、電液動操作功能。電氣控制：行程開關控制、位置顯示儀控制，實現了機、電、液、儀一體化等多功能體系。【【Z973X/F電動漿液閥】采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉，操作人員可以在控制室內遠距離對閥門進行控制，也可以現場手動操作，也可以與計算機配合實現計算機自動控制，用戶可根據實際需要進行選擇。 【閥門用途及特點】： 【Z973X/F電動漿液閥】適用于煤漿、泥漿、紙漿、糖漿、污水、砂漿等介質管路上，作啟閉調節和節流使用，適用于水平安裝，亦可 傾斜安裝。 凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。 　　 造紙工業——用于任何濃度紙漿、料水混合物。 　　 制糖工業——用于甜菜洗滌、糖漿、榨汁、果汁等。 　　 食品工業——用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。 　　 電站除灰——用于灰渣漿 采礦、鋼鐵工業——用于煤漿、濾碴漿等。 1、啟閉迅速，平穩可靠，自動化程度高。 2、安裝高度及位置不受限制。 3、采用防爆型電動裝置，在易燃易爆，甚至有毒氣體環境中可以正常工作。 4、配有手動，萬一供電間斷，可以手動操作開啟或關閉閥門，有效控制介質，防止事故發生。 【執行機構參數】： 1、電源：AC380V、50HZ。 2、標準型：標準型產品具有防塵、防雨水的外殼保護能力、防護等級IP65,可直接用于戶外。 3、防水型：防水型產品具有防塵、防浸水(IP67)的外殼防護等級。 4、防爆型(EX)：防爆等級為DII BT4/DII CT4(不含乙炔)。 5、環境溫度：-20℃～120℃。 6、可選：配電氣控制器。 【產品技術參數】： 公稱壓力MPa 密封試驗MPa 殼體試驗MPa 工作溫度℃ 適用介質 0.6MPa 0.66MPa 0.9MPa -10℃～120℃ 泥漿、煤渣、紙漿、糧漿、粒狀物、糊劑等介質 1.0MPa 1.5MPa 1.5MPa 【閥門結構圖】： 【閥門零部件材料】： 閥體 閘板 閥桿 密封面 不銹鋼、球墨鑄鐵、灰鑄鐵 不銹鋼 不銹鋼 丁腈橡膠、聚四氟乙烯 【閥門外形及連接尺寸】： 閥門口徑DN(mm) L D D1 H n-M PN0.6 PN1.0 50 48 48 125 100 335 4-M16 65 48 48 145 120 363 4-M16 80 50 50 160 135 395 4-M16 100 50 50 180 155 465 8-M16 125 50 50 210 185 530 8-M16 150 60 60 240 210 630 8-M20 200 60 60 295 265 750 8-M20 250 70 70 350 318 900 12-M20 300 70 80 400 368 1120 12-M20 350 80 80 460 430 1260 16-M20 400 90 90 515 482 1450 16-M22 450 90 120 565 532 1600 20-M22 500 90 130 620 585 1800 20-M22 600 140 140 725 685 2300 20-M27 700 140 140 840 800 2500 24-M27 800 190 190 950 898 2800 24-M30 900 203 203 1050 1005 3100 28-M30 1000 216 216 1160 1115 3400 28-M30 1200 254 254 1380 1325 3600 32-M36
