產品詳情

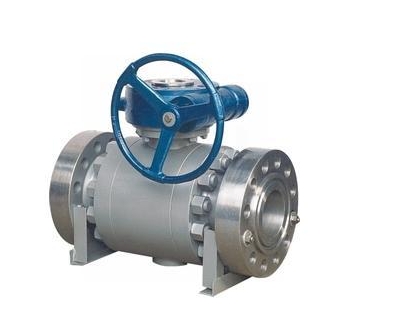

金屬硬密封球閥適用于Class150～1500、PN1.6～16.0MPa，工作溫度-29～425℃（碳鋼）或-40～550℃（不銹鋼）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素、氨鹽水、中和水等多種介質。
技術規范：
壓力等級：Class150～1500、PN1.6～16.0MPa
公稱通徑：DN15～700mm
設計與制造：API608、API 6D GB12237
結構長度：ANSI B16.10 GB12221
連接形式：ANSI B16.5 GB9112～9131、JB/T74～90 SH3006、HG20615～20635
壓力實驗：API598、ZBJ16006、GB
材質：WCB、CF8、CF3、CF8M、CF3M、ZG1Cr18Ni9Ti、C4、C6L、ZG1Cr18Ni12Mo2Ti
工作溫度：-40～550℃
驅動方式：手動、蝸輪蝸桿傳動、氣動、電動
硬密封球閥采用單斜面彈性密封圈或V型槽彈性密封圈結構設計，當介質壓力太小時，密封圈與球體的接觸面積較小，故有較大的密封比壓，確保可靠密封，介質壓力較大時，密封圈與球體接觸面積增大，故密封圈能受較大的介質推力而不會損壞。由于聚四乙烯等密封圈材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。
主要零件
閥體
WCB
ZG1Cr18Ni9Ti
CF8(304)
CF3(304L)
ZG1Cr18NT
12Mo2Ti
CF8(316)
CF3M(316L)
球體、閥桿
2Cr13
1Cr18Ni9Ti
OCr18Ni9
(304)
00Cr19Ni11
(304L)
1Cr18Ni
12Mo2Ti
0CR17Ni
12Mo2(316)
00Cr17Ni
14Mo2(316L)
密封圈
特種硬化材料
填料、墊圈
柔性石墨環 柔性石墨纏繞墊
適用工況
適用介質
高溫的或含有顆粒等介質
適用溫度
-28-400℃-28-500℃
應用規范
設計制造按
GB122237-89API6DJPI7S-48
法蘭遲寸按
JB79-59、GB9113、HG20592-97ANSI B16.5JIS B2212-2214
結構長度按
GB12221-89ANSI B16.10JIS B2002
檢驗試驗按
GB/T13927-89 JB/T9092-99API598API598
Q41硬(軟)密封球閥主要連接尺寸(JB規格)
