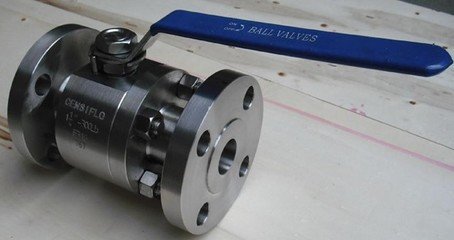

Q41N高壓鍛鋼球閥

【Q41N/Q61N高壓鍛鋼球閥】所有部件均為鍛件采用下裝式閥桿,設備倒密封結構,采用鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏,密封面采用尼龍 1010, 它的磨擦系數通常為巴氏合金的1/3，因此它是一種自然滑性材料。但抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下。 公稱壓力：PN16-32MPa 適用溫度范圍:-20～232℃～350℃ 適用介質:水、油、氣及某些腐蝕性液體（W O G） 焊接類型：對焊（BW）、承接焊（SW）       Q41N/Q61N高壓鍛鋼球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統。由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等。鍛鋼法蘭球閥操作方式有手動－蝸桿蝸輪驅動，氣動，電動，氣-液聯動，電-液聯動，以及各類特殊控制形式。 【閥門特點】：       有些鍛鋼高壓球閥閥體上標有箭頭，如果沒有附帶英文FIOW字跡，則為密封座作用方向，不作為介質流向參考，閥門自泄方向相反。通常情況下，雙閥座密封的球閥具有雙向流向。Q41N/Q61N高壓鍛鋼球閥具有以下特點： 1、雙截?cái)嗪团欧拧? 2、安全解壓。 3、可靠密封。 4、防火設計。 5、清掃管道。 6、緊急密封。 7、特殊閥門。 8、閥蓋組合密封。 9、排污。 10、接長閥桿。 11、防靜電設計。 12、承受管道應力安全。 【閥門用途】： 【Q41N/Q61N高壓鍛鋼球閥】適用于Class 150～600Lb，工作溫度<150℃的長輸管線和一般工業管線，其安全、耐惡劣環境性等的設計均已進行特殊考慮，適用于水、油品、蒸汽等介質。       1、閥門中腔停滯的壓力異常超過彈簧的預緊力時，閥座后退脫離球體，達到自動泄壓的效果，卸壓后閥座自動復位。       2、當萬一發生火災或由于異常升溫使閥座密封圈燒損或軟化時，在彈簧和介質壓力作用下，使支撐圈球面部位和球體形成金屬對金屬接觸，達到暫時密封作用，阻止了火災進一步擴大，符合API 6FA的規定。       3、填料壓蓋部位密封采用PTFR填料和0形密封圈雙重密封圈，特別適用于氣體介質，填料裝在填料盤內，可隨時采用摩擦系統低的新型SF型自潤滑滑動軸襯，減低操作力矩。 【閥門設計規范】： 設計與制造 GB12237、API 6D 結構長度 GB12221、ANSI B16.10 法蘭連接 JB/T79、GB9112-9131 ANSI B 16.25 壓力溫度等級 ANSI B16.34 E101 試驗與檢驗 API598 E101
