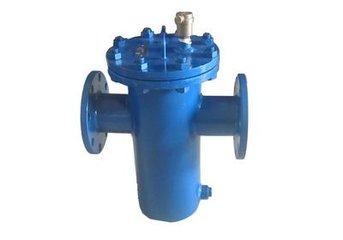

SXQ消氣過濾器

消氣過濾器型號：SXQ型

產品說明：消氣過濾器是開發成功的集過濾、消氣為一體的一種新型產品。既能過濾管道液體中的雜質、雜物，又能排除液體中的氣體。該產品排氣性能好，設計合理、拆卸、清洗方便快捷，是保證液體流量計長期安全工作不可缺少的輔助裝置。消氣過濾器是流量計的附屬設備，在使用容積式流量計計量液體的流量時，如果液體中是混有氣體，則液體與混在其中的氣體同時被測量，流量計本身雖然有較高的精度也失去意義。因此必須在被測液體進入流量計之前設法除去混入被測液體的氣體。消氣過濾器能起到分離并排除含在液體中氣體的作用，并能過濾被測液體中含有的雜質顆粒，從而保證流量計的正常工作和流量計量精度。

消氣過濾器工作原理：當成品油從進口流入后，通過安置在筒里的過濾網，將固體雜質去除，液體通過過濾網組件時，改變液體流動方向，使油品中的自由氣體和部分溶解氣體充分跑出，氣體上升至分離器頂部，形成氣體空間，出現油氣界面。隨著氣體增加壓力增大體積加大，油氣界面下降，當下降到一定程度浮球裝置動作，打開氣閥使氣體排除，油氣界面上升，氣體空間縮小浮球裝置關閉氣閥，這樣一來流經消氣過濾器的介質就達到了油、氣、固三者分離的目的。

消氣過濾器材質及參數：

消氣過濾器尺寸：

消氣過濾器安裝和使用

1、消氣過濾器在管路中使用時，按過濾消氣器—液體流量計—閥的次序安裝，并注意液體的進出口方向應與箭頭方向符合。

2、安裝前必須徹底清理管路殘渣、雜物。

過濾消氣器前應安裝盡量長的直管段，以使液體能夠比較平穩地進入過濾消氣器。

3、在氣體排出口暴露于大氣的情況下，為了防止排出的氣體污染空氣和發生事故應裝設集氣罐。

4、在過濾消氣器進出口側應安裝壓力計，當壓力損失大于0.07MPa時過濾網應予清理。

5、計量系統在開始使用時，應緩緩開啟閥門，讓被測液體慢慢地進入過濾消氣器，以防液體自浮球閥的排氣口溢出。

消氣過濾器安裝注意事項:

1.消氣過濾器應立式安裝在流量計前，流體方向與殼體上的箭頭方向一致。

2.使用前應把排氣閥先打開，保證流體中的空氣在進入流量計之前能夠順利排出。

3.過濾器應要定期清洗，以減少壓力損失和保證過濾效果。

4.在排氣過程如有油氣沫少量噴出是正?，F(xiàn)象，當噴出油氣沫影響周邊環境時，可用一根軟管接到排氣閥出口，把油氣沫導入接油筒內。

5.如有大量的油噴出屬不正?，F(xiàn)象，須把消氣過濾器排氣關閉，關閉上下游的閥門，拆開消氣過濾器的壓蓋進行檢修。
