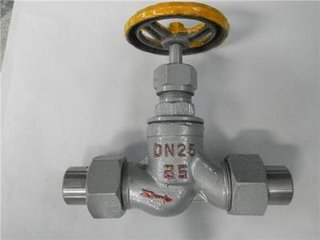

J21B氨用截止閥

【J21B氨用截止閥】與J11H內螺紋截止閥結構有所相同。本閥為氨液的管路或裝置設計。適用于全開和全關，不允許作調節和節流。由于本閥特殊的結構及體積小、開啟或關閉行程相對較短，而且具有非常可靠的切斷功能、密封性能好，便于拆卸與維修。較小的流量，使閥多用在公稱通徑比較小和介質工作溫度不高的地方。本閥門使用于煉油廠、石油化工廠、石油化工廠的液化氣系統，作為控制介質截的啟閉裝置。

【閥門結構特點】：

    【J21B氨用截止閥】主要閥體、接頭、閥蓋、閥桿、螺帽、手輪等部件組成。【J21B氨用截止閥】閥座采用鑄鋼材料，以及Z字形結構。Z形密封平面與啟閉件是塞形的閥瓣，啟閉行程短，其密封性好。此閥閥瓣沿流體的中心線作直線運動與密封面平行。【J21B氨用截止閥】閥蓋采用螺母式，并帶壓蓋螺帽。此結構屬于強制密封式閥，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。在閥門開啟狀態時，與填料一起兩層密封作用，并對填料有一定的保護作用。開啟高度一般僅為閥座通道直徑的1/4，在開啟和關閉過種中，由于閥瓣與閥體密封面間的摩控力比閘閥小，因而耐磨。閥進出口端為外螺紋式，配有內螺紋對焊式管接頭。此閥結構合理，外形精巧美觀，深受廣大客戶的好評。

【閥門工作原理】：
　　【J21B氨用截止閥】作業開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流體從Z型閥的下部流入，使流量已達到最大，表示閥門已達全開位置。J21B氨用閥截止閥的全開位置，應由閥瓣的行程來決定。手輪順時針方向轉時，閥桿向下移動，閥瓣下降使密封面密合，將通路切斷。逆轉時則開啟，閥桿提到最高點上密封起作用。

【閥門零部件材料】：

【閥門性能規范】：

【閥門結構圖】：

【閥門連接尺寸】：
